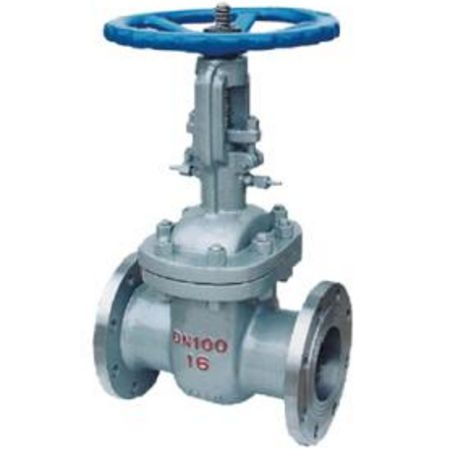

DS/Z64H水封閘閥

DS/Z64H水封閘閥適用于公稱壓力100MPa，工作溫度425℃，工作介質為水、蒸汽、油品和非腐蝕氣體的管路上作啟閉裝置用，尤其適用于火電廠汽機真空冷凝系統,水封閘閥 :壓力是 PN16~PN160 ,150LB-900LB鋼制截止閥適用于壓力 1.6~25MPa/2.0-15.0MPa 工作溫度 -29~+550℃ 的石油、化工、制藥、化肥、電力行業等各種工況的管路上，適用介質為水、油品、蒸汽、酸性介質等.材質通常有:鑄鋼WCB,.不銹鋼有CF8(M),CF3(M).鍛鋼有A105,F304(L),F316L等.

聯系電話：18901762919

立即咨詢在線留言

產品詳情

一、產品概述：

二、結構特點：

1、S/Z型系列采用雙閘板雙向彈性密封、啟閉靈活、迅速、密封可靠
2、產品結構簡單、緊湊合理、檢修方便、使用壽命長
3、在管路上作啟閉裝置用，必須處于全開或全閉狀態，不得用于調節流量
4、閥門連接方式有法蘭和焊接兩種，驅動方式為手動和電動。

三、設計和制造標準：

設計與制造：GB12234
法蘭尺寸：GB9113　JB7490
壓力溫度：JB/T74　GB9131
結構長度：GB/T12221
對焊連接尺寸：－檢驗與試驗：JB/T9092　GB13927

四、主要性能規范試驗壓力：

試驗壓力	公稱壓力PN（MPa）
試驗壓力	1.0	1.6	2.5	4.0	6.4	10.0
殼體強度試驗	1.5	2.4	3.8	6.0	9.6	15.0
密封試驗	1.1	1.8	2.8	4.4	7.0	11.0
上密封試驗	1.1	1.8	2.8	4.4	7.0	11.0
氣密封試驗	0.5-0.7

五、主要零件材料：

產品類型	零件名稱				閥桿螺母	填料
產品類型	閥體、閥蓋、支架	閥桿	閘板、閥瓣、密封面	閥座密封面	閥桿螺母	填料
碳鋼型C	WCB 25	1 Cr13或 2 Cr13	1 Cr13型不銹鋼或硬質合金	不銹鋼	鋁青銅	柔性石墨
合金鋼I	WC6 Cr5Mo1	20 Cr1- Mo1VA	鈷基合金	碳質合金	鋁青銅	柔性石墨
