一、產品概述：

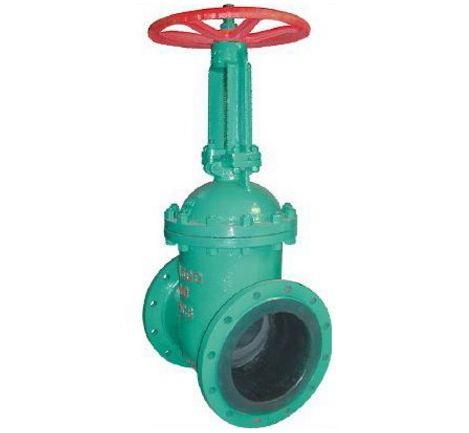

Z41J襯膠閘閥驅動方式可選用手動、蝸輪、氣動、電動，連接方式可選用法蘭，結構形式可選用明桿、暗桿，密封結構可選用軟密封、硬密封，壓力范圍PN0.1-10Mpa，公稱通徑為DN15-700mm，材質可選用鑄鐵、鑄鋼、不銹鋼。

二、產品特點：

A 產品連接件少，整體鋼性好。

B 截流速度快。

C 開度限位機構方便，靈活，精確。

D 體形小巧，外形美觀。

E 操作簡單，省力，維修方便。

F 流體阻力小，密封面受介質的沖蝕小。

G 介質流向不愛限制，不擾流，不降低壓力。

三、標準規范：

設計制造標準：GB/T 12234

結構長度標準：GB/T 12221-2005

連接法蘭標準：GB/T 9113

壓力溫度等級：GB/T 12224-2005

試驗檢驗標準：GB/T 13927-2008

四、零件材料與工況：

1.閥體材質:碳鋼、不銹鋼。[可選]

2.密封材質:流道全襯四氟。

3.填料: PTFE。

4.閥桿材質:不銹鋼304、不銹鋼316、不銹鋼2cr13。
