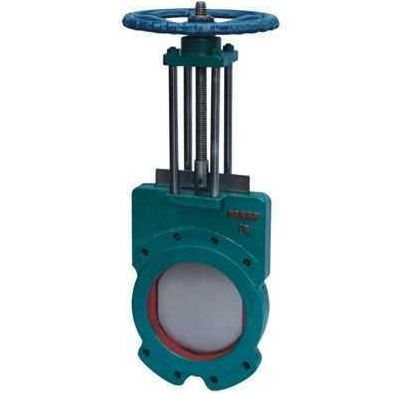

Z73H-6手動漿液閥

Z73H-6手動漿液閥分對夾式和整體式，對夾式閥體密封采用復合材料配置的“U"型和“T"型復合結構。整體式閥體密封采用“O"型復合密封圈結構，克服了原對夾式漿液閥采用“U"型密封墊受力后易移位和變形，介質外泄等缺點。

聯系電話：18901762919

立即咨詢在線留言

產品詳情

一、產品概述：

二、產品特點：

1、體積小，重量輕。　　
2、完全敞開的通道，可以防止介質在閥內沉積。　　
3、新研制的U型封圈，可以保證閥門的良好密封性。　　
4、閘板的外密封，則是通過嵌在閥體內具有彈性的密封條來實現，并可借助于螺釘，壓板進行調整。　　
5、流阻小。　　
6、安裝維修方便。

三、型號解析

閥門類型	閥門兩端鏈接方式	閥結構形式代號	閥體材料
Z代表閘閥	7代表對夾	3代表明桿單閘板平板	H代表cr13系列

四、Z73H-6手動漿液閥零件材料:

體、蓋	閘板	閥桿	密封面
不銹鋼、碳鋼、灰鑄鐵	碳鋼、不銹鋼	不銹鋼	橡膠、四氟、不銹鋼、硬質合金

五、Z73H-6手動漿液閥性能參數:

公稱壓力PN（MPa)	試驗壓力（MPa)		適用介質	工作溫度（℃）
	殼體	密封
0.6	0.9	0.66	煤漿、糧漿、紙漿、泥漿、活水砂漿、礦渣、堿液	≤100℃
