一、產品概述：

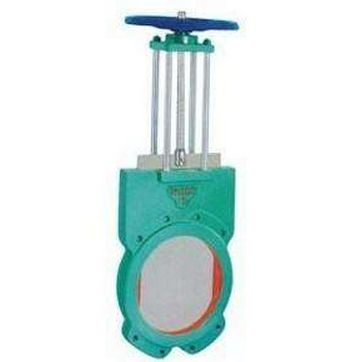

SCZ系列插板閥SCZ973H-6是一種閘板與閥座始終緊密接觸密封的閥門，其原理是閘板上開有一個通徑大小的圓口，通過閘板啟閉使得閘板上圓口跟通徑做完全脫離和相吻合的動作。此閥門的優點在于閥體通徑無凹槽，介質不會卡阻堵塞，并且具有全通徑流通特性，適合粉體顆粒介質的管道中使用。其密封結構可以分軟密封、硬密封結構。穿透式刀閘閥是具有精密構造，工藝性好，結構緊湊等特點，密封閥座為活動結構設計，有防磨損和自動補償功能，因而壽命更長。在關閉和開啟過程中閥座跟閘板一直緊貼運動，使得閥門啟閉力穩定，并且具有切斷介質等特點。該閥門配電動執行器可實現遠程微電腦控制。在電源供應中斷時，也可以通過手動來操作閥門啟閉，從而緊急控制了介質的流向，也避免了事故的發生。也可以使用現場電控箱、遠程PLC電動智能控制等附件來操作和調試的控制。用戶可根據實際需要進行選擇。


二、性能特點：

閥門漏率：≤1.3×10-7Pa.L/S.
適用溫度：-30～+150℃
適用范圍：105～1.3×10-7Pa
閥門開啟時閥板兩側的壓差: 　≤2.7×103Pa


三、主要零件材料：

閥體、閥板：不銹鋼。
密 封 件：氟橡膠、波紋管(軸封)、丁腈橡膠。

四、插板閥主要零件材質:

注：橡膠牌號取決于介質性質和使用溫度。閘板材質牌號取決于介質性質。 插板閥殼體試驗和密封試驗　Shell Test And Seal Test

注：1.金屬密封指密封副材料是金屬－金屬。
　　 2.非金屬密封指密封副材料是金屬－非金屬或非金屬－非金屬。
