一、產品概述：

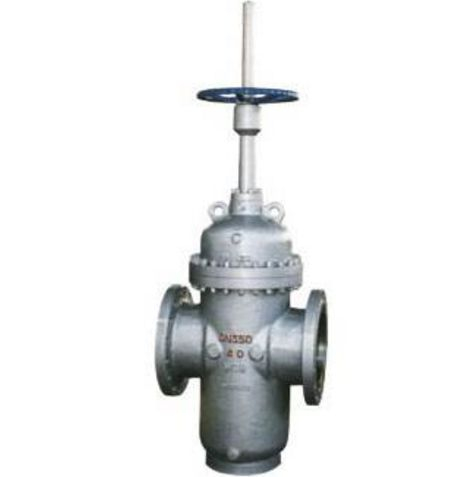

Z43F、Z543F帶導流孔平板閘閥適用于天然氣，石油，化工，環保，城市管道，燃?xì)夤芫€等輸送管線，放空系統和汽儲存裝置上，用作啟閉設備。適用于天然氣開采和凈化的長輸管線。

二、產品工作原理：

帶導流孔平板閘閥是一種關閉件為平行閘板的滑動閥。其關閉件可以是單閘板或是其間帶有撐開機構的雙閘板。閘板向閥座的壓緊力是由作用與浮動閘板或浮動閥座的介質壓力來控制。如果是雙閘板平板閘閥，則兩閘板間的撐開機構可以補充這一壓緊力。

三、產品特點：

1.閥座的密封結構應為彈性有預緊力，上、下游密封座同時密封的結構。閥座與密封物間始終為面對面密封。

2.閥座有自清洗功能，并且在閥門開啟或關閉過程中不受氣流的直接沖刷。閥座應由有潤滑、不磨損材料制成。

3.閥門執行機構的故障不會影響到閥門的其它部分，維修和更換工作能夠在不拆下閥門的情況下進行。

(1)軛架套管–鋁青銅軛架套管配置針形止推軸承，最大程度減少操作扭矩。

(2)閥桿–螺紋長度直到托架；銷釘和點焊；具有穩定性。

(3)壓力密封–結構簡單，配置分段扣環和鍍銀低碳鋼墊圈，有助于拆卸和實現最好的閥帽密封。 (4)閥座環–焊接閥座環垂直于流動通道，易于維護。

(5)執行機構–這些閥門可以配置電動、液動或氣動執行機構。DN300以下配置標準手動手輪，DN350以上配置斜齒輪操作機構。

(6)軛架–完全裝配式軛架通過抗震測試，易于維護和安裝執行機構。

(7)壓蓋–兩件式，自調節壓蓋，避免被彈出。

(8)整體后座–硬面，使用壽命最長。

(9)閥瓣–彈簧負載閥瓣能夠自行調節，減少執行機構的扭矩需求。

(10)整體止動–整體鑄造托架止動裝置，定位組裝的托架閥瓣，使得閥座更加穩定可靠。

四、帶導流孔平板閘閥選用原則：

1. 石油、天然氣的輸送管線，選用單閘板或雙閘板的平板閘閥。如需清掃管線的，選用單閘板或雙閘板帶導流孔的明桿平板閘閥。 　

2. 成品油的輸送管線和貯存設備，選用無導流孔的單閘板或雙閘板的平板閘閥。 　

3. 石油、天然氣的開采井口裝置，選用暗桿浮動閥座帶導流孔的單閘板或雙閘板的平板閘閥，大多為API16A標準，壓力等級為API2000、API3000、API5000、API10000、API15000、API20000。 　

4. 帶有懸浮顆粒介質的管道，選用刀型平板閘閥。 　

5. 城市煤氣輸送管線，選用單閘板或雙閘板軟密封明桿平板閘閥。 　

6.城市自來水工程，選用單閘板或雙閘板無導流孔明桿平板閘閥。
