一、產品概述：

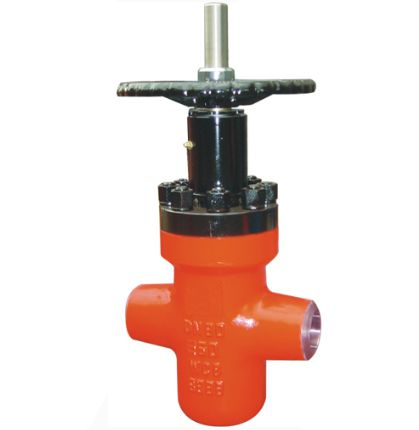

ZF43Y、ZF63Y高壓平板閘閥結構合理，密封可靠，操作輕便。密封面均噴焊硬質合金，具有防腐、耐磨、耐沖蝕等優點，且可用于節流。尤其適用于工作壓力≤42MPa，工作溫度≤120℃的水、油、泥漿、天然氣管線作控制介質流動的啟閉及調節裝置。

二、產品特點：

1、 采用浮動閥座，雙向啟閉，密封可靠，啟閉靈活。

2、 閘板下部開有導流孔，并給予精密導向，同時密封部均噴 焊硬質合金，耐沖蝕。

3、 閥體承載能力高，通道為直通式，全開時，與閘板導流孔 相貫通和直管相似，流阻很小。閥桿采用復合填料，多重密封，使得密封可靠，摩擦力小。

4、 關閉閥門時，順時針轉動手輪，閘板下移至底部，由于介 質壓強的作用，將進口端密封座推向閘板方向。形成較大的密封比壓，從而形成第一道密封。同時，將閘板壓 向出口端密封座上，成為雙重密封。

5、 由于采用雙重密封，所以可在不影響管道工作的情況下更 換易損件。這是本廠產品優先于國內外同類產品的重要特征。

6、 開啟閘板時，逆時針旋轉手輪，閘板上移，導流孔與通道 孔相貫通。隨著閘板的上升，貫通孔逐漸加大，至極限位置時，導流孔與通道孔相重合，此時全開。

三、使用、維護、保養及注意事項：

1、 閥門出廠前均作了強度和密封試驗，使用時所有連接處均應保持初始狀態。

2、 本系列閥門操作手輪上標有啟閉旋向標志，明桿式上部配有啟閉高度標尺,以供調節指示。

3、 本閥門與管線焊接時，應將閥門開啟，適當用潮濕物保護頸部，盡量減少高溫?zé)醾鲗?dǎo)，以防損壞密封填料件。

4、 關閉閥門時嚴禁使用加力桿，閘板關閉至頂端時手輪應回轉1/2圈使閘板處于浮動狀態。

5、 閥門在使用過程中，如因易損件而泄漏，應及時更換。

6、 閥門在檢修過程中，應將內腔清洗干凈，組裝時應將各傳動部位加潤滑脂。

7、 閥門儲存停用期間，應將閘板處于關閉位置，長期存放應置于通風干燥處，定期檢查保養。

四、產品采用標準：
